| 例題 1 温度拘束された平板の 1 次元定常熱伝導解析 | |
| 出典：日本機械学会：「熱と流れのコンピュータアナリシス」，コロナ社，p.59 | |
| 2次元／定常／線形／問題 節点数：1326 要素数：2500（三角形1次要素） | |
| 境界条件：温度拘束境界条件 | |
| 物性値 ：熱伝導率 λ 0.225 [ W / mm ℃ ]（アルミニウムを想定）( 225.0 [Nmm/sec]*[1/mm℃]) | |

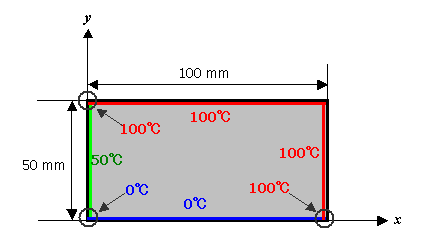

| 解析モデル | |
|
図 1 解析モデル
|
|

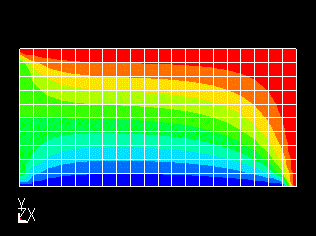

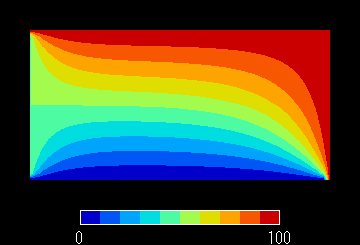

| 計算結果 温度分布 | |
|
温度分布グラフ |
|

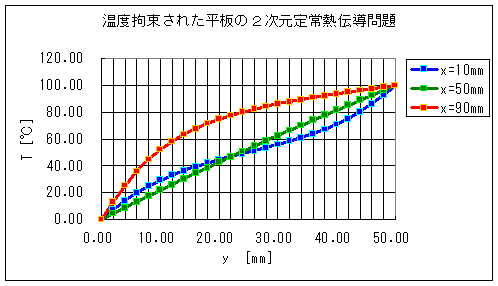

| 図3は，x = 10 , 50 , 90 における y 方向の温度分布を示しています。 | |
|
図３ X = 10 , 50 , 90 mmにおける Y 方向の温度分布 |
|
| 数値データ | |
| 表 1 から表 3 に計算値を示します。 | |
|

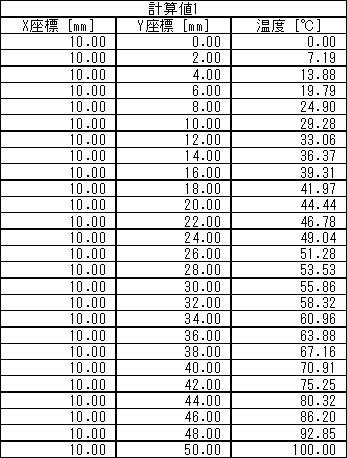

表 1 x = 10 mm における温度分布
|
|
|
|
|
|

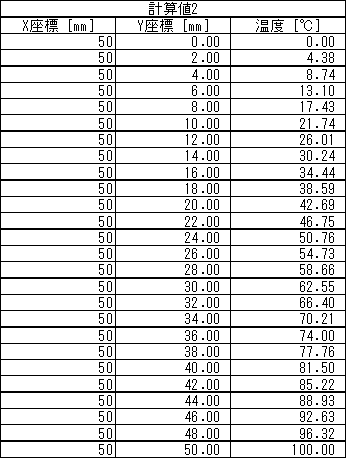

表2 x = 50 mm における温度分布
|
|
|

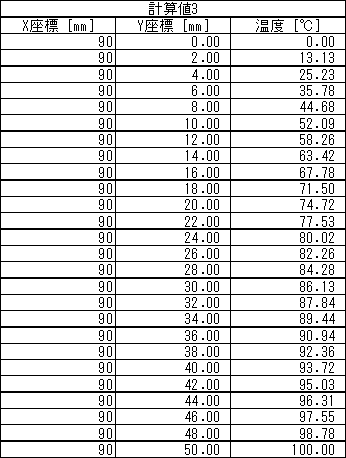

表 3 x = 90 mm における温度分布
|
|
|
|
|
