磁場解析 NO.8 / ANSYS ED にトライ
CAD/CAE研究会編：「ANSYS工学解析入門」，理工学社，P.200-220
の問題を解いてみました。ED版は要素数の制限が５００であり，解析は２次元ないし 軸対称問題に限られるでしょう。それでも，要素数５００は相当厳しい制約と言えます。 したがって，本ソフトウェアは ANSYS オペレーションの練習を兼ねて， 有限要素法のごく基本的なテスト解析などを目的として使うのがベターだと思います。

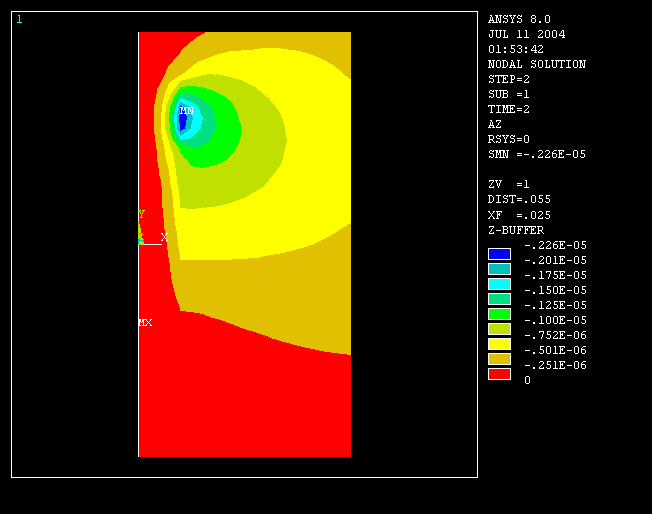

ANSYS ED による磁束線分布 / 励磁電流なし

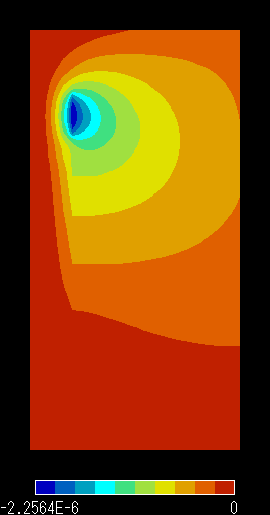

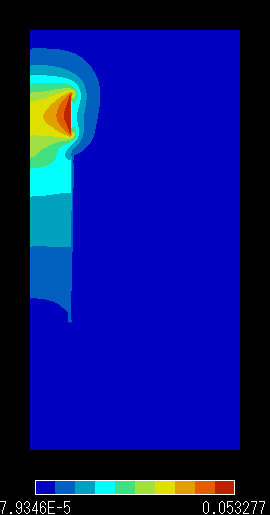

自作コードによる結果 左：磁束線分布 右：磁場 B [T] 分布 / 励磁電流なし

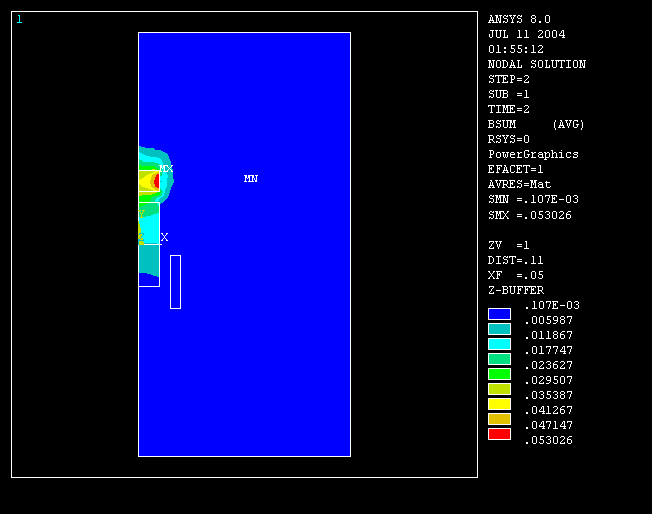

ANSYS ED による磁場 B [T] 分布 / 励磁電流なし

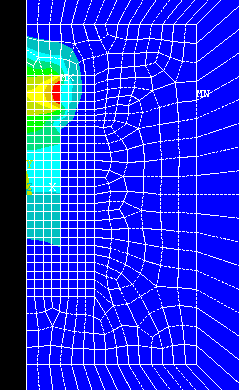

ANSYS ED による磁場 B [T] 分布 メッシュ図 これで４９５要素（含無限要素数４８）

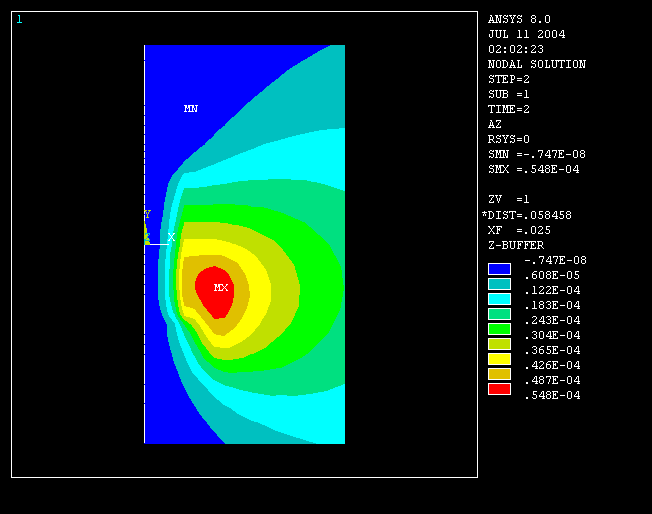

ANSYS ED による磁束線分布 / 励磁電流あり

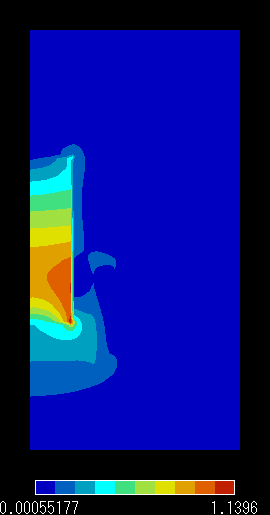

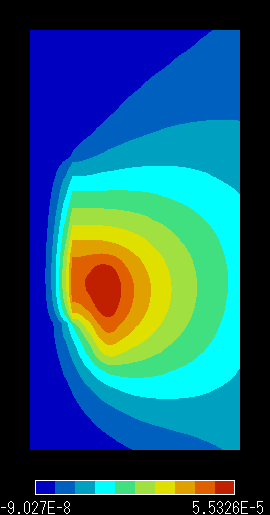

自作コードによる結果 左：磁束線分布 右：磁場 B [T] 分布 / 励磁電流あり

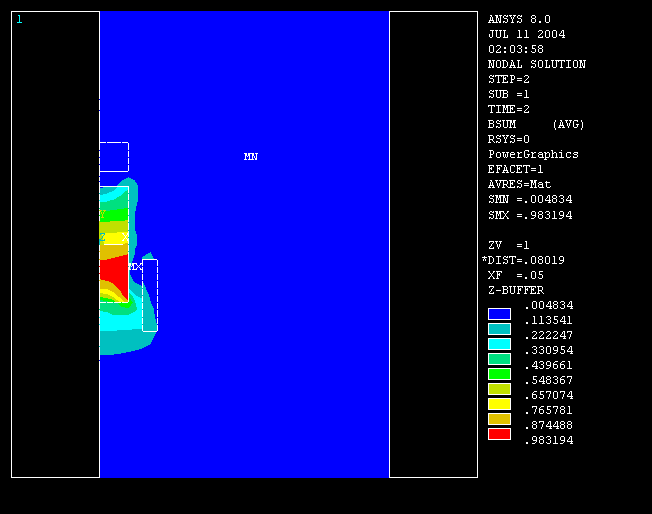

ANSYS ED による磁場 B [T] 分布 / 励磁電流あり メッシュが大きいので値がなまされています!
| 検討 鉄心に作用する電磁力計算結果 | |||
|
解析
|
全要素数
|
電磁力
マクスウェル応力法 |
電磁力
仮想変位法 |
|
ANSYS ED 磁石のみ
|
495 |
0.043243 [N]
|
0.049148 [N]
|
|
自作コード 磁石のみ
|
26250
|
0.047486 [N]
|
---
|
|
ANSYS ED 励磁電流あり
|
495 |
-36.567 [N]
|
-36.193 [N]
|
|
自作コード 励磁電流あり
|
26250
|
-35.564 [N]
|
---
|
